Quel outillage utiliser pour fusionner mes courroies rondes et trapézoïdales ?

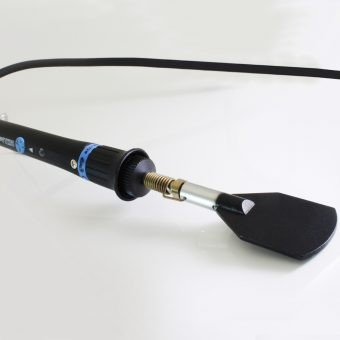

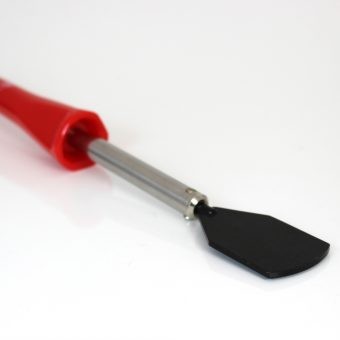

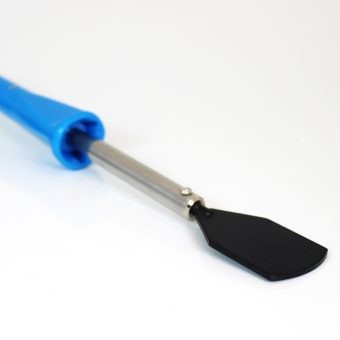

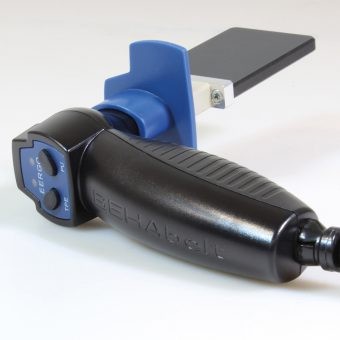

Chauffer la panne à la température souhaitée

Fixer la pince aux 2 extrémités de la courroies et les aligner

Mettre la panne de soudure entre les extrémités de la courroie. Appuyez sur la pince de guidage et les extrémités de la courroie

Si un bourrelet de 2-3mm apparait aux extrémités de la courroie, ouvrer rapidement la pince et retirer la panne

Poser la pince sur son socle et laisser refroidir la courroie 10 minutes

Choisissez et utiliser des mâchoires de serrage

Fixer le profil au centre des mâchoires de serrage et fixer les mâchoires de serrage avec une clé Allen

Les paramètres de régulation de la vitesse de fusion et le contact de pression dépendent du type de profil

Mettre la machine en marche et appuyer sur le bouton de déclenchement

Arrêter dès que le profilé gonfle, le profilé est soudé. Laisser le profilé soudé dans la machine pendant env. 2 à 3 minutes et ensuite ouvrir les mâchoires de serrage avec la clé Allen

Insérer le profil dans le moule

Refermer le haut du moule et le positionner dans la presse

Tourner le bouton pour fermer la presse

Appuyer sur le bouton Start

A la fin, ouvrir la presse et retirer le profil du moule

Choisissez les pièces de serrage et les insérer dans le FZ03

Fixer les extrémités de courroies préparées en Z en les superposant dans FZ03

Fusionner le profil

Retirer l'outil de soudage de manière rapide et refermer le FZ03

Laisser refroidir le profil dans l'appareil. Enlever les bavures à l'aide du cutter SE02
